水泥砂浆作为建筑工程中常用的材料，广泛应用于地面找平、墙面抹灰、砌筑等场景。在地面找平过程中，施工人员和业主常常关心两个关键问题：水泥砂浆找平后多久可以走人？水泥砂浆需要多长时间才能完全干透？这些问题直接影响施工进度和后续工程安排。

一、水泥砂浆的组成与干燥机理

1. 水泥砂浆的组成

水泥砂浆主要由以下成分构成：

• 水泥：通常采用普通硅酸盐水泥，作为胶凝材料，提供粘结力和强度。

• 砂：细骨料，增加砂浆的体积和稳定性，通常选用中细砂。

• 水：与水泥发生水化反应，生成胶凝物质。

• 添加剂（可选）：如减水剂、早强剂、缓凝剂等，用于改善砂浆的性能。

这些成分按照一定比例混合，形成具有流动性和粘结性的砂浆，用于地面找平或墙面抹灰。

2. 水泥砂浆的干燥机理

水泥砂浆的“干燥”实际上包含两个过程：凝结硬化和水分蒸发。

• 凝结硬化：水泥与水混合后发生水化反应，生成水化硅酸钙（C-S-H胶体）和氢氧化钙等物质。这些物质逐渐形成网状结构，使砂浆失去流动性并获得强度。凝结分为初凝（砂浆开始失去塑性）和终凝（砂浆基本硬化）。

• 水分蒸发：砂浆中的多余水分通过表面蒸发或渗透到周围环境中逐渐散失，使砂浆达到完全干燥的状态。

需要注意的是，砂浆的“干透”并不仅仅指表面干燥，而是指内部水分基本蒸发，强度达到设计要求。通常，表面干燥仅需数小时至数天，而完全干透可能需要数周。

二、水泥砂浆找平后多久可以走人？

1. 影响走人时间的因素

水泥砂浆找平后能否走人，取决于砂浆的强度是否足以承受人体重量（一般为60-80kg的压力）。以下因素会影响走人时间：

• 水泥类型：普通硅酸盐水泥的初凝时间一般为2-4小时，终凝时间为6-12小时。早强型水泥（如快硬硫铝酸盐水泥）凝结时间更短，可能在1-2小时内达到初凝。

• 砂浆配合比：水泥与砂的比例影响强度发展速度。水泥含量较高的砂浆硬化更快，但成本较高。一般找平砂浆的水泥：砂比例为1:2至1:4。

• 环境条件：

① 温度：高温加速水化反应，缩短凝结时间；低温则延缓反应。通常在20-25℃的条件下，砂浆硬化速度较理想。

② 湿度：高湿度环境减缓水分蒸发，可能延长表面干燥时间；低湿度则加速表面干燥。

③ 通风：良好的通风有助于水分蒸发，加快表面干燥。

• 砂浆厚度：找平层厚度通常为2-5厘米。较薄的找平层硬化更快，而较厚的找平层需要更长时间。

• 添加剂：早强剂可显著缩短凝结时间，而缓凝剂可能延长凝结时间。

2. 一般走人时间

在标准条件下（温度20-25℃，相对湿度50-70%，普通硅酸盐水泥，砂浆厚度2-3厘米），水泥砂浆找平后的走人时间如下：

• 轻度行走（仅人行走，无重物）：一般在24-48小时后，砂浆达到初凝并具备一定强度，可以小心行走。此时应避免重压或频繁踩踏，以免破坏表面。

• 正常行走（包括搬运轻型物品）：通常需要48-72小时，砂浆强度进一步提高，能够承受正常的人体重量。

如果使用早强型水泥或添加早强剂，砂浆可能在12-24小时内即可轻度行走。但在低温（低于10℃）或高湿度环境下，走人时间可能延长至3-5天。

3. 注意事项

• 避免过早受力：过早行走可能导致砂浆表面开裂或强度不足，影响找平效果。

• 保护表面：在走人前，可铺设木板或塑料膜，分散压力，保护砂浆层。

• 检查强度：可用手指轻压表面，若无明显痕迹，表明砂浆已具备一定强度，适合轻度行走。

三、水泥砂浆多久能干透？

1. 干透的定义

水泥砂浆的“干透”通常指砂浆内部水分基本蒸发，水化反应接近完成，强度达到设计值的90%以上。此时，砂浆不仅表面干燥，内部也无明显湿气，适合进行后续施工（如铺设地砖、地板或涂刷涂料）。

2. 影响干透时间的因素

• 砂浆厚度：厚度越大，水分蒸发和水化反应所需时间越长。例如，2厘米厚的找平层可能需要7-14天干透，而5厘米厚的找平层可能需要3-4周。

• 环境条件：

① 温度：高温（25-30℃）加速水分蒸发和水化反应，低温（低于5℃）显著减缓干燥速度。

② 湿度：高湿度（80%以上）减缓水分蒸发，可能延长干透时间；低湿度（低于50%）则加快干燥。

③ 通风：良好的通风促进水分蒸发，缩短干透时间。

• 砂浆配方：高水泥含量的砂浆水化反应更快，但可能因收缩而产生微裂缝。添加剂（如减水剂）可优化水分分布，加快干燥。

• 基层吸水性：基层（如混凝土底板）的吸水性会影响砂浆的水分流失。吸水性强的基层可能加速砂浆干燥。

3. 一般干透时间

在标准条件下（温度20-25℃，相对湿度50-70%，普通硅酸盐水泥，砂浆厚度2-3厘米），水泥砂浆的干透时间如下：

• 表面干燥：通常在2-3天内，砂浆表面无明显湿气，手触感觉干燥。

• 功能性干燥（可进行后续施工，如铺地砖）：一般需要7-14天，此时砂浆强度达到设计值的70-80%，内部水分显著减少。

• 完全干透（内部水分基本蒸发，强度接近100%）：通常需要28天，这是水泥砂浆标准养护周期，此时强度达到设计值的90%以上。

对于较厚的找平层（4-5厘米），完全干透可能需要4-6周。若使用快干型水泥或添加剂，干透时间可缩短至5-10天。

4. 测试干透的方法

• 目测与手触：表面无湿气、无冷感，手指按压无痕迹。

• 湿度测试：使用湿度计测量砂浆内部湿度，低于5%表示基本干透。

• 敲击法：用硬物轻敲砂浆表面，若声音清脆、无闷响，表明内部水分较少。

四、实际应用中的时间管理

1. 施工进度安排

在实际工程中，水泥砂浆找平后的时间管理需要综合考虑施工进度和质量要求：

• 地面找平后铺砖：建议等待7-14天，确保砂浆强度足够，避免因水分残留导致地砖空鼓或开裂。

• 铺设木地板或地毯：需等待14-28天，确保砂浆完全干透，防止水分渗入地板导致变形。

• 涂刷涂料或防水层：通常在7-10天后进行，确保砂浆表面干燥且强度稳定。

2. 加速干燥的方法

为缩短干燥时间，可采取以下措施：

• 提高环境温度：使用加热设备（如暖风机）提高施工现场温度，但避免过高温度导致砂浆开裂。

• 加强通风：开启门窗或使用风机，促进空气流通，加速水分蒸发。

• 使用快干材料：选择快硬水泥或添加早强剂、减水剂，优化砂浆配方。

• 控制用水量：严格按照配合比加水，避免过多的自由水延长干燥时间。

3. 养护的重要性

水泥砂浆找平后需要适当养护，以确保强度发展和干燥效果：

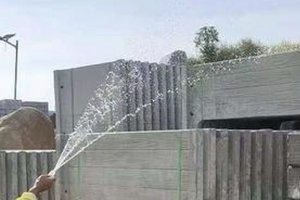

• 湿养护：在初凝后（约6-12小时），保持砂浆表面湿润，可通过洒水或覆盖湿布进行养护，持续3-7天。

• 避免快速干燥：过快干燥可能导致砂浆表面开裂，影响强度。

• 保护措施：避免在养护期间受到外力冲击或污染。

五、注意事项与常见问题

1. 过早走人或施工的风险

• 表面开裂：过早行走或堆放重物可能导致砂浆表面产生裂缝，影响平整度和强度。

• 强度不足：砂浆未达到足够强度时受力，可能导致结构不稳定。

• 空鼓或脱落：若在砂浆未干透时铺设地砖，可能因残留水分导致空鼓或脱落。

2. 环境控制不当的影响

• 低温施工：在低于5℃的环境中，水泥水化反应减缓，可能导致砂浆强度不足。

• 高湿度环境：湿度过高会延长干燥时间，影响后续施工。

• 过度通风：过度通风可能导致砂浆表面快速失水，引发收缩裂缝。

3. 解决方案

• 合理规划施工时间：根据环境条件和工程要求，制定科学的施工计划。

• 监测环境：使用温湿度计监控施工现场，确保适宜的养护条件。

• 质量检查：在后续施工前，检查砂浆的干燥程度和强度，确保符合要求。

在实际工程中，施工人员应根据具体情况制定合理的时间计划，并采取适当的养护措施，确保水泥砂浆找平层的性能和耐久性，为后续施工奠定坚实基础。
